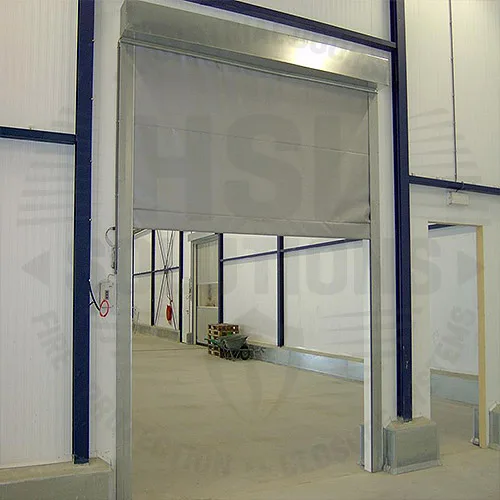

Cortine Antifoc EW

• „E” = etanseitate la foc si fum
• „W” = protectie impotriva radiatiilor termice

Parametrii de performanta rezultati in urma testarii corespund standardelor EN 1634-1 si EN 13501, facand din aceste cortine antifoc EW, solutia perfecta pentru spitale, cladiri de birouri si centre de afaceri, institutii guvernamentale, complexuri comerciale si numeroase aplicatii din segmentul industrial.

Cortine antifoc EW special concepute pentru situatii de urgenta, nefiind destinate folosirii curente pentru accesul pietonal sau facilitarea transportului de marfuri in spatii inchise.

STRUCTURA

CORTINA

• Mantaua cortinei antifoc EW este executata dintr-un material ignifug de culoare gri, prevazut cu nervuri interne care asigura stabilitatea cortinei in sinele de ghidaj, la actionarea acesteia.

GHIDAJE LATERALE

• Ghidajele laterale sunt dotate cu garnituri intumescente pentru a asigura caracterul etans la foc si la fum.
• Constructia ghidajelor este special proiectata pentru a facilita miscarea cortinei antifoc EW in cadrul profilelor de culisare.

SISTEMUL DE CULISARE

• Sistemul de culisare consta in doua brate din otel galvanizat, in care este introdus suportul cortinei antifoc EW, care impreuna formeaza un ansamblu autoportant.

SISTEMUL DE AUTOMATIZARE

• Cortina antifoc EW este pusa in miscare prin intermediul unui motor tubular de 230 V conectat la panoul de control asigura inchiderea automata a cortinei in eventualitatea declansarii alarmei de incendiu.
• Pentru o functionalitate garantata se ofera si un sistem de alimentare de rezerva pentru ca in eventualitatea caderii de tensiune pe parcursul unei situatii de urgenta, sa se asigure mentinerea functionalitatii cortinei antifoc EW.
• O alternativa la alimentarea de rezerva in situatiile de urgenta o reprezinta si mecanismul „fail safe”, care asigura inchiderea cortinei antifoc EW cu ajutorul fortei gravitationale.

OPERARE

• Standard, cortinele antifoc EW se livreaza cu panou de comanda ce poate suporta in tandem mai multe dispozitive cum ar fi: switch-uri cu cheie, detectori de fum si de temperatura, alarma de incendiu daca este instalata.

OPTIUNI

• Printre caracteristicile optionale ale cortinelor antifoc EW se numara vopsirea elementelor metalice in culori din paleta RAL. Toate componentele vizibile pot fi executate din inox AISI 304 sau 316.

DIMENSIUNI

• Clasificare
• EW 30
• EW 60
• EW 90
• EW 120

• Rezistenta la foc
• 30 minute
• 60 minute
• 90 minute
• 120 minute

• Latime maxima
• 11.250 mm
• 11.250 mm
• 9.000 mm
• 8.000 mm

• Inaltime maxima
• 8.000 mm
• 8.000 mm
• 6.000 mm
• 7.000 mm

• Suprafata gol zidarie
• 48 metri patrati
• 48 metri patrati
• 36 metri patrati
• 24 metri patrati


Datele tehnice cu privire la dimensiunile cortinei antifoc EW au fost extrase din rapoartele:

• SKG/KOMO 09.31.368.02
• TNO/Efectis 2004-CVB-R0281 (raport de clasificare conform NEN 6069)
• TNO/Efectis 2005-CVB-R0416 (raport de clasificare conform NEN 6069 / NEN-EN 1634-1)
